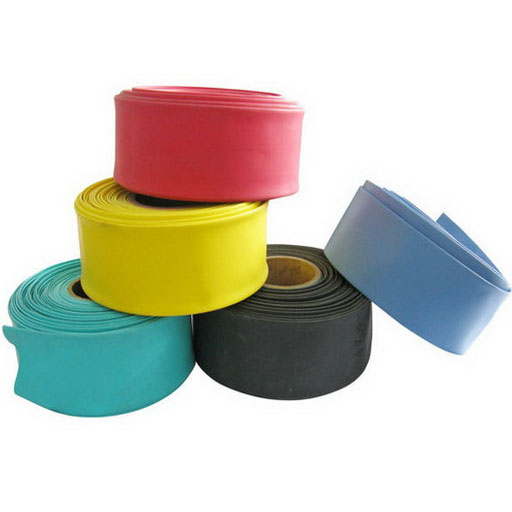

母排热缩套管

Name: 母排热缩套管
Rating: 4.6 (95 reviews)

母排热缩套管用于变电站母线，高、低压开关柜母线的绝缘防护，可以使开关柜的结构紧凑化（相间距离缩短），防止偶发性的短路事故。无卤热缩母排绝缘套管
性能和用途：由特别配制的辐照交联无卤材料精心研制而成，有着优良的防开裂和防弯曲变形的特性，主要用于电路开关等方面，用来提高其绝缘性，可根据需要提供连续长产品，更加方便和经济。

产品详情

【产品介绍】
母排热缩套管用于变电站母线，高、低压开关柜母线的绝缘防护，可以使开关柜的结构紧凑化（相间距离缩短），防止偶发性的短路事故。无卤热缩母排绝缘套管
性能和用途：由特别配制的辐照交联无卤材料精心研制而成，有着优良的防开裂和防弯曲变形的特性，主要用于电路开关等方面，用来提高其绝缘性，可根据需要提供连续长产品，更加方便和经济。

【产品特点】
材料：PP（聚丙烯）、PE（聚乙烯）、尼龙(PA6)
特性：柔韧性高、耐摩擦
耐温度性：-40℃～+110℃
防火性能：V0级
化学性质：耐酸、碱、无机盐、水、润滑油
【应用范围】
1. 杜绝老鼠、蛇等小动物引起的短路故障。
2. 防止酸、碱、盐等化学物质对母排的腐蚀。
3. 防止检修人员误入带电间隙造成意外事故。
4. 适应开关小型化的发展趋势。
5. 解决母线槽的相间绝缘问题。

性能特性
项目	指标	性能参数
拉伸度(MPa)	≥10.4	GB/T1040
断裂拉伸率(%)	≥300	GB/T1040
热老化后拉伸强度(MPa)（130℃，168h）	≥7.3	GB/T1040,GB/T7141
热老化后断裂伸长率(%)（130℃，168h）	≥100	GB/T1040,GB/T7141
径向收缩率(%)	≥50
轴向收缩率(%)	根据规格变化
偏壁率(%)	30	UL224
吸水率(%)	≤0.5	ISO 62-1980
热冲击（160℃下，4h）	不开裂、不流淌	JB7829附录D
耐低温性能（-40℃下）	不开裂
阻燃试验（氧指数O.I）	≥30	GB/T2406
工频耐压（KV/mm）	≥30KV,1min	GB/T1408.1
击穿强度(KV/mm)	≥15	GB/T1408.1
体积电阻率(ΩNaN)	≥4.3×1014	GB/T1410
硬度（邵氏A）	≤90	GB 2411
该项指标适用于10KV母排。在进行该项指标试验时，必须将产品均匀收缩在母排上，并保证薄厚厚度要大于2mm，母排长度要≥1200mm。 *35KV连续母排管偏壁率≤50%。

10KV热收缩母排保护套管

型号	适用母排宽度（MM ）	收缩前内径（MM）	收缩前壁厚（MM）	收缩后内径（MM）	收缩后壁厚（MM）
20	20	20±0.8	1.0±0.2	9	2.2±0.2
30	30	30±0.8	1.0±0.2	13	2.2±0.2
40	40	40±1.0	1.2±0.2	15
50	50	50±2.0	1.2±0.2	20	2.5±0.2
65	80	65±3.0	1.2±0.2	24	3.0±0.2
80	80/100	80±3.0	1.2±0.3	32	3.0±0.3
100	120	100±4.0	1.2±0.3	40	3.0±0.3
120	150	120±4.0	1.2±0.3	48	3.0±0.3
150	200	150±4.0	1.2±0.3	60	3.5±0.3
180	MAX	180±5.0	1.2±0.3	70	3.5±0.3
210	MAX	210±5.0	1.2±0.3	80	3.5±0.3

35KV热收缩母排保护套管

型号	适用母排宽度（MM ）	收缩前内径（MM）	收缩前壁厚（MM）	收缩后内径（MM）	收缩后壁厚（MM）
30	30	30±1.0	2.0±0.2	13	4.0±0.3
40	40	40±1.0	2.2±0.2	15	4.0±0.3
50	50	50±2.0	2.2±0.2	20	4.5±0.3
65	80	65±2.0	2.2±0.2	24	4.5±0.3
80	80/100	80±3.0	2.2±0.3	32	4.5±0.3
100	120	100±4.0	2.5±0.3	40	4.5±0.3
120	150	120±4.0	2.5±0.3	48	4.5±0.3
150	200	150±4.0	2.5±0.3	60	5.0±0.3
180	MAX	180±5.0	2.8±0.3	70	5.5±0.3
210	MAX	210±5.0	2.8±0.3	80	5.5±0.3
