QSDH-WJ(1.7X)硅胶热缩管
【产品介绍】
硅胶热缩套管由硅橡胶和高分子弹性体经辐射改性制成，可长期在高温下使用，耐酸碱、耐溶剂、耐外界机械破坏。可用于军工车辆、高铁动车、舰船设备或电机电器等行业的线缆终端、分离结合处的防护。
苏州沃杰电子科技专业生产：硅胶管、硅胶热缩管、耐高温硅橡胶套管、医用硅胶管、食品级硅胶管等，欢迎来电咨询，量大从优。热线：18912778693（徐先生）

【产品特点】
1.耐酸碱、耐电晕、防霉菌
2.阻燃、柔软富有弹性
3.收缩温度：150℃～175℃
4.使用温度：-55℃～200℃
5.热缩倍率：1.7:1
6.环保标准：RoHS
7.标准颜色：黑、灰、铁锈红，其它颜色可定制

【硅胶热缩管技术指标】



性能	指标	测试方法/条件
拉伸强度	≥6.5MPa	ASTM D 638
断裂伸长率	≥300%	ASTM D 638
撕裂强度	≥30kN/m	ASTM D 624
热冲击	无裂纹、无滴落	300℃×4h
比重	1.1	ASTM D 792
体积电阻率	≥2*1013Ω.cm	ASTM D 876

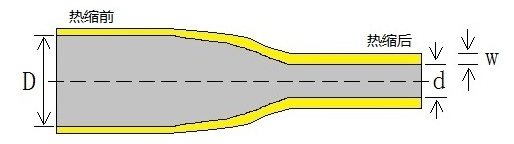

【结构示意图】

【规格表】


规格	供货内径D(mm)	全缩后尺寸(mm)
		内径d	薄壁型壁厚w	厚壁型壁厚w
φ1.0	≥1.0	≤0.60	0.70±0.10	1.10±0.10
φ1.5	≥1.5	≤0.80	0.70±0.10	1.10±0.10
φ2.0	≥2.0	≤1.20	0.70±0.10	1.10±0.10
φ2.5	≥2.5	≤1.50	0.70±0.10	1.10±0.10
φ3.0	≥3.0	≤1.80	0.70±0.10	1.10±0.10
φ3.5	≥3.5	≤2.00	0.70±0.10	1.10±0.10
φ4.0	≥4.0	≤2.50	0.70±0.10	1.10±0.10
φ4.5	≥4.5	≤2.80	0.70±0.10	1.10±0.10
φ5.0	≥5.0	≤3.00	0.70±0.10	1.10±0.10
φ6.0	≥6.0	≤3.80	0.70±0.10	1.10±0.10
φ7.0	≥7.0	≤4.00	0.70±0.10	1.10±0.10
φ8.0	≥8.0	≤4.80	0.70±0.10	1.10±0.10
φ9.0	≥9.0	≤5.00	0.70±0.10	1.10±0.10
φ10	≥10.0	≤6.50	1.70±0.10	2.50±0.10
φ12	≥12.0	≤7.00	1.70±0.10	2.50±0.10
φ15	≥15.0	≤9.00	1.70±0.10	2.50±0.10
φ20	≥20.0	≤13.0	1.70±0.10	2.50±0.10
φ25	≥25.0	≤15.0	1.70±0.10	2.50±0.10
φ30	≥30.0	≤18.0	1.70±0.10	2.50±0.10
φ35	≥35.0	≤20.0	1.70±0.10	2.50±0.10
φ40	≥38.0	≤25.0	1.70±0.10	2.50±0.10
φ50	≥47.0	≤30.0	1.70±0.10	2.50±0.10
φ60	≥57.0	≤38.0	2.50±0.10	3.20±0.10
φ70	≥67.0	≤55.0	2.50±0.10	3.20±0.10
φ80	≥77.0	≤48.0	2.50±0.10	3.20±0.10
φ90	≥87.0	≤52.0	2.50±0.10	3.20±0.10
φ110	≥107.0	≤68.0	2.50±0.10	3.20±0.10

 注：可按要求订制特殊尺寸
